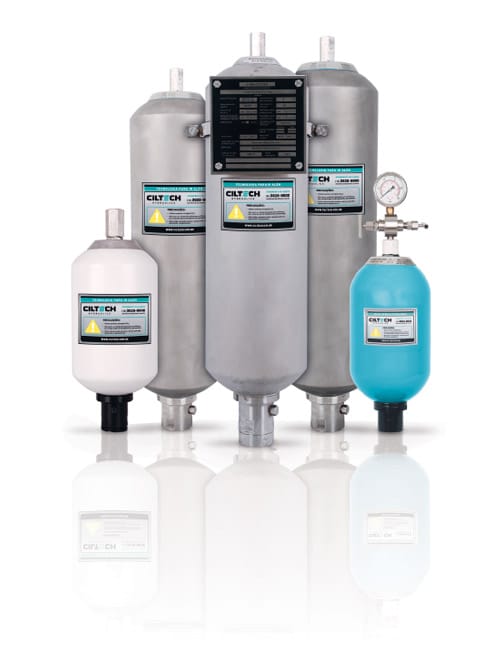

Acumuladores de Bexiga

O Acumulador Hidráulico de Bexiga é um dispositivo utilizado em diferentes sistemas hidráulicos e tem como principal função comprimir o gás através do aumento de pressão. Esse procedimento é feito de forma conjunta com o circuito hidráulico.

Ele funciona com o aproveitamento da compressibilidade de um gás e, em seguida, os fluídos líquidos são armazenados. Para que esse processo seja possível, o nitrogênio é utilizado como o meio compressível.

Descrição

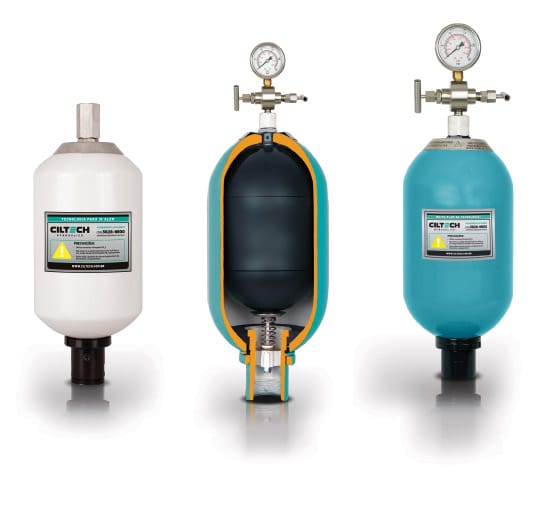

Fabricado a partir de um tubo sem costura, possui corpo cilíndrico e semi-esférico nas extremidades para montagem da bexiga e seus componentes. Existem várias funções para a aplicação dos acumuladores de bexiga. A principal é receber o fluído sob pressão num determinado volume e fornecer este mesmo volume para o equipamento quando necessário.

CARACTERÍSTICAS

Composto por diversos componentes, o Acumulador Hidráulico tipo Balão tem uma ampla vantagem em sua construção, ele pode ser constituído com materiais que atendem a sua melhor necessidade, por exemplo, podemos utilizar aços especiais anticorrosivos, tipos de materiais da bexiga específicos para a variação de fluído e temperatura, diversas classes de pressão e muitas outras opções.

PROJETO ON DEMAND

Desenvolvemos produtos especiais em diversos materiais. Conforme medidas, amostras ou projetos enviados pelo cliente. Consulte-nos sobre o modelo ideal para atender às suas necessidades.

TABELA DE SOLICITAÇÃO

U = ASME U-STAMP
DNV = DNV
ABS = ABS
BV = BV

AB = Acumulador de Bexiga

460 = ISO
330 = ISO
210 = ISO
300 = ASME SEM U-STAMP
210 = ASME SEM U-STAMP
210 = ASME COM U-STAMP
125 = ASME COM U-STAMP
70 = ASME COM U-STAMP

CS = Aço Carbono ISO
CA = Aço Carbo ASME
SS = Aço Inox 316
SA = Aço Inox 304
DX = Aço Inox Duplex
SDX = Aço Inox Super Duplex
CSQ = Aço Carbono ISO Com Revestimento de Níquel
CSP = Aço Carbono ISO Com Revestimento de Poliamida
CAQ = Aço Carbono ASME Com Revestimento de Níquel
CAP = Aço Carbono ASME Com Revestimento de Poliamida
PVC = PVC

10 = 1
25 = 2,5
40 = 4
60 = 6
100 = 10
200 = 20
300 = 30
360 = 36
400 = 40
500 = 50
600 = 60
1000 = 100

NBR = Buna N
FKM = Vliton
BRN = Borracha Natural
EPD = EPDM
NPR = Neoprene

U1 – U13 = Catálogo de Bico
AMP = M28X1,5

B1 = 3/4″ BSP
B2 = 1.1/4″ BSP
B3 = 2″ BSP
B4 = 1″ BSP
B5 = 1/2″ BSP
N1 = 3/4″ NPT
N2 = 1.1/4″ NPT
N3 = 2″ NPT
N4 = 1″ NPT
N5 = 1/2″ NPT
FS = Flange Padrão SAE
FA = Flange Padrão ANSI

TABELA DE MEDIDAS
ACUMULADOR 330 BAR
CÓDIGO
Modelo		 VOLUME
Litros		 PESO
Kg		 H
mm		 A
mm		 B
mm		 C
mm		 ØD
mm		 E
mm		 F
Rosca		 G
Conexão Gás
AB330 CS 10 NBR U3 B1 1,0 6,5 315 210 50 60 114 42 3/4” BSP U3
AB330 CS 25 NBR U3 B2 2,5 10,5 530 410 60 60 114 52 1.1/4” BSP U3
AB330 CS 40 NBR U3 B2 4,0 15 413 290 64 60 168 52 1.1/4” BSP U3
AB330 CS 60 NBR U3 B3 6,0 22 545 410 65 60 168 52 1.1/4” BSP U3
AB330 CS 100 NBR U3 B3 10 38 560 410 90 60 232 75 2” BSP U3
AB330 CS 200 NBR U3 B3 20 58 870 720 90 60 232 75 2” BSP U3
AB330 CS 300 NBR U3 B3 30 67 1040 890 90 60 232 75 2” BSP U3
AB330 CS 360 NBR U3 B3 36 88 1400 1250 90 60 232 75 2” BSP U3
AB330 CS 400 NBR U3 B3 40 93 1480 1330 90 60 232 75 2” BSP U3
AB330 CS 500 NBR U3 B3 50 128 1915 1750 90 75 232 75 2” BSP U6
AB330 CS 600 NBR U3 B3 60 133 1995 1830 90 75 232 75 2” BSP U6
AB330 CS 1000 NBR U3 B6 100 270 1468 1281 87 100 356 000 2.1/2” BSP U6
Para executar qualquer procedimento de manutenção ou calibração da carga de nitrogênio, o sistema deve ser desligado e despressurizado. É importante saber que o Acumulador Hidráulico é considerado um vaso de pressão e por isso deve estar de acordo com a norma NR13 para garantir as condições de segurança do produto. Recomenda-se a instalação do Acumulador na posição Vertical.
