Acumuladores de Pistão

O Acumulador de Pistão tem a função de separador o gás do fluído por um sistema de êmbolo, tendo sua pressão variável e descendente. Sua pressurização ocorre com a ação do pistão sobre o fluído comprimindo o gás.

Nosso sistema de vedação é determinado pelos seguintes critérios:

  • Temperatura;

  • Pressão dimensionada;

  • Tipo de Fluído de trabalho.

Descrição

Muito utilizado para trabalhos com grandes volumes e variações de temperaturas alta e baixa. Fabricado à partir de um tubo com acabamento brunido internamente com tolerância de precisão.

A grande vantagem nesse tipo de acumulador é o seu volume útil, podendo usar até 100% da sua capacidade interna. Normalmente se utiliza uma bateria de acumuladores de nitrogênio ligados a linha para receber o volume de Gás, podendo assim utilizar a capacidade máxima de fluído.

PROJETO ON DEMAND

Desenvolvemos produtos especiais em diversos materiais. Conforme medidas, amostras ou projetos enviados pelo cliente. Consulte-nos sobre o modelo ideal para atender às suas necessidades.

TABELA DE SOLICITAÇÃO

AP = Acumulador de Pistão

250 = 250 Bar
70 = 70 Bar

CS = Aço Carbono ISO
CA = Material ASME
SS = Aço Inox 316
SD = Super Duplex

10 = 1
25 = 2,5
40 = 4
60 = 6
100 = 10
200 = 20
300 = 30
360 = 36
400 = 40
500 = 50
600 = 60
1000 = 100

NBR = Buna N
FKM = Vliton
BRN = Borracha Natural
EPD = Epdm
NPR = Neoprene

G1 = 1/4″ BSP
H2 = 5/8″ UNF
U3 = 7/8″ UNF
N5 = 1/2″ NPT
CONEXÃO FLUÍDO

B1 = 3/4″ BSP
B2 = 1.1/2″ BSP

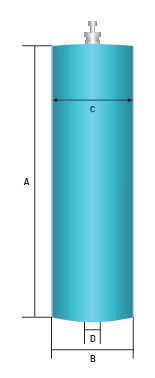

TABELA DE MEDIDAS / ACUMULADOR 250 BAR
CÓDIGO
Modelo		 VOLUME
Litros		 A
mm		 ØB
mm		 ØC
mm		 ØD
mm		 PRESSÃO
Bar
AP250 CS 10 B4 1 128 290 100 1” BSP 250
AP250 CS 20 B4 2 122 420 100 1” BSP 250
AP250 CS 40 B4 4 122 680 100 1” BSP 250
AP250 CS 50 B2 5 122 810 100 1” BSP 250
AP250 CS 100 B2 10 214 745 180 1.1/2” BSP 250
AP250 CS 150 B2 15 214 945 180 1.1/2” BSP 250
AP250 CS 200 B2 20 214 1145 180 1.1/2” BSP 250
AP250 CS 250 B2 25 214 1345 180 1.1/2” BSP 250
AP250 CS 300 B4 30 214 1545 180 1.1/2” BSP 250
AP250 CS 400 B4 40 214 1945 180 1.1/2” BSP 250
AP250 CS 500 B4 50 214 2345 180 1.1/2” BSP 250
AP250 CS 600 B4 60 214 2420 180 1.1/2” BSP 250
AP250 CS 800 B4 80 297 2020 250 1.1/2” BSP 250
AP250 CS 1000 B4 100 297 2420 250 1.1/2” BSP 250
Para executar qualquer procedimento de manutenção ou calibração da carga de nitrogênio, o sistema deve ser desligado e despressurizado. É importante saber que o Acumulador Hidráulico é considerado um vaso de pressão e por isso deve estar de acordo com a norma NR13 para garantir as condições de segurança do produto. Recomenda-se a instalação do Acumulador na posição Vertical.
