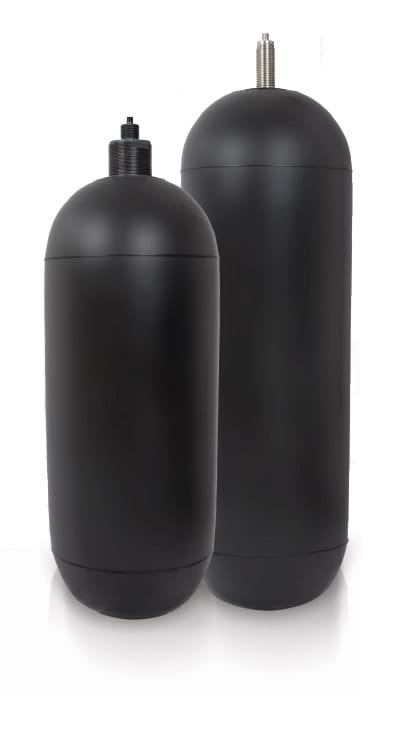

Bexiga

O Balão Reservatório (bexiga) possui um papel muito importante dentro de um Acumulador, pois ela terá a função de separar o gás nitrogênio do fluído líquido.
Será ela que irá garantir o funcionamento do acumulador, devendo assim ser fabricada conforme fluído e temperatura, seguindo as condições reais de trabalho.

Descrição

A qualidade da Bexiga deve ser muito criteriosa para que suas propriedades químicas e físicas de elasticidade e resistência sejam totalmente garantidas, oferecendo um acabamento perfeito, padronizado e uniforme, garantido um produto final de alto padrão de excelência.
Podemos usar diversos polímeros na confecção do Balão Reservatório, tais como:

  • Buna N;

  • EPDM;

  • Borracha Natural;

  • Borracha Neoprene;

  • Borracha Butil;

  • Borracha Viton A/B.

CARACTERÍSTICAS

O Balão Reservatório Ciltech é sinônimo de qualidade. Por isso a importância de adquirir um produto tão importante que siga as rigorosas normas e regulamentações técnicas de segurança nesse setor, tanto nacionais como internacionais.
Para um perfeito funcionamento, o cliente deve nos fornecer informações básicas para que possamos indicar a Bexiga ou Balão Reservatório compatível com o equipamento. São elas:

  • Dimensional do Cilindro Acumulador (Casco);

  • Tipo de Bico de enchimento e material;

  • Fluído de trabalho de equipamento;

  • Temperatura mínima e máxima do fluído.

MODELOS DE BICOS E MEDIDAS

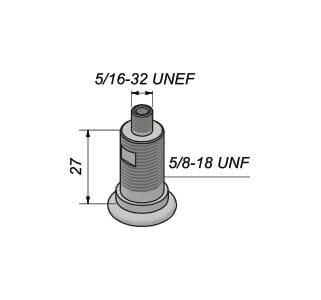

U1
U1

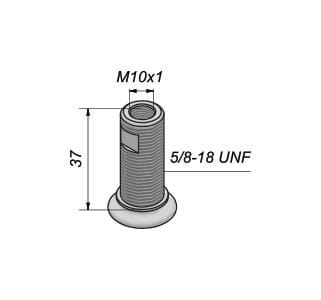

U2
U2

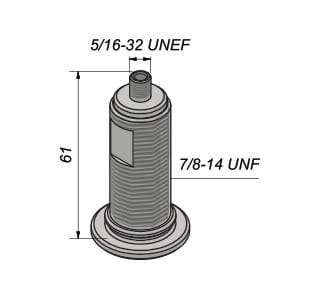

U3
U3

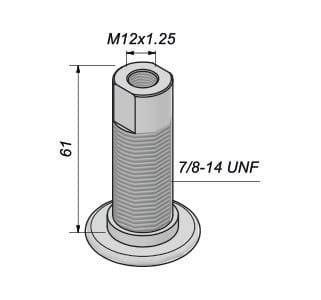

U4

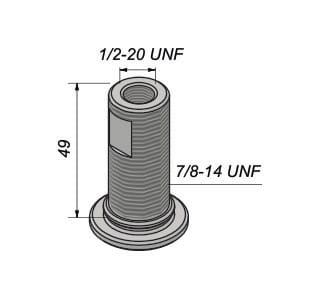

U5

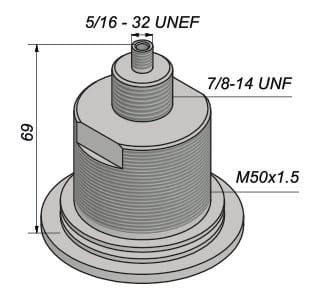

U6

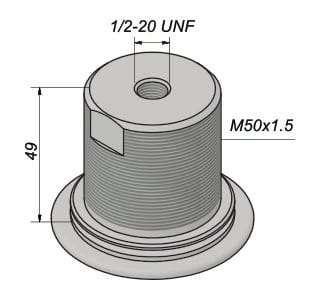

U7

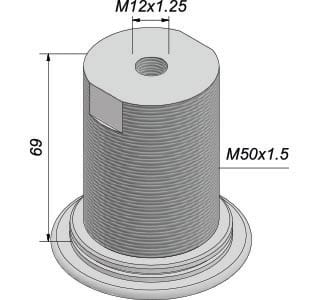

U8

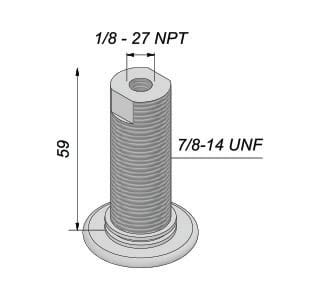

U9

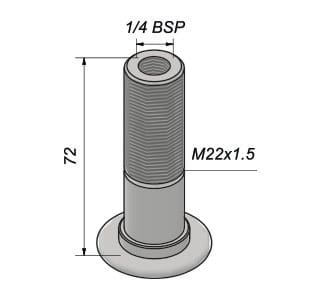

U10

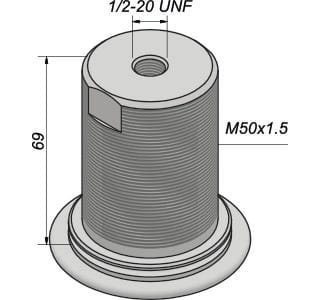

U11

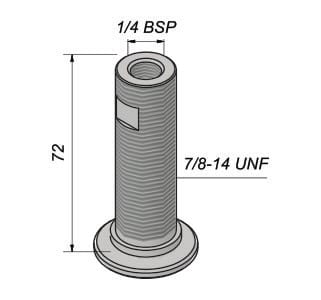

U12
U13
U2

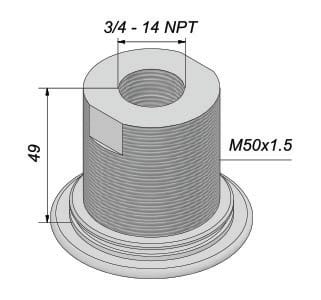

U14

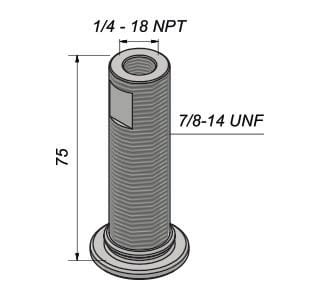

U15
PROJETO ON DEMAND

Desenvolvemos produtos especiais em diversos materiais. Conforme medidas, amostras ou projetos enviados pelo cliente. Consulte-nos sobre o modelo ideal para atender às suas necessidades.

TABELA DE SOLICITAÇÃO

BP = Bexiga Padrão
BN = Bexiga Stub End

02 = 0,2
05 = 0,5
07 = 0,7
10 = 1
15 = 1,5
40 = 4
50 = 5
60 = 6
100 = 10
200 = 20
245 = 24,5
360 = 36
400 = 40
600 = 60
1000 = 100

NBR = Buna N
FKM = Vliton
BRN = Borracha Natural
NPR = Neoprene
EPD = Epdm

U1 – U13 = Catálogo de Bico

CS = Aço Carbono
SS = Aço Inox
SD = Super Duplex

TABELA DE MEDIDAS

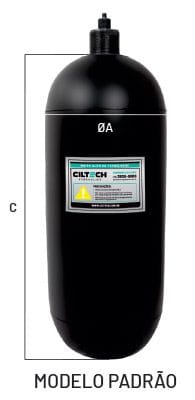

MODELO PADRÃO
CÓDIGO
Modelo		 VOLUME
Litros		 PESO
Kg		 ØA
mm		 COMPRIMENTO
mm
BP 02 0,2 0,25 44 170
BP 05 0,5 0,35 80 135
BP 07 0,7 0,42 80 150
BP 10< 1,0 0,47 97 140
BP 10> 1,0 0,51 97 165
BP 15 1,5 0,55 97 240
BP 25 2,5 0,65 97 330
BP 30 3,0 0,81 97 390
BP 40 4,0 0,99 145 210
BP 45 4,5 1,04 145 270
BP 50 5,0 1,08 97 650
BP 60 6,0 0,99 145 330
BP 80 8,0 1,03 145 530
BP 100< 10 1,18 200 310
BP 100> 10 1,23 145 580
BP 120 12 1,35 200 40
BP 150 15 1,55 200 510
BP 200 20 1,65 200 610
BP 245 24,5 2,30 200 725
BP 300 30 2,50 200 910
BP 320 32 2,70 200 1030
BP 360 36 3,20 200 1160
BP 400 40 3,40 200 1230
BP 500 50 4,10 200 1630
BP 600 60 4,30 200 1700
BP 650 65 4,50 200 1930
BP 700 70 7,00 320 750
BP 750 75 8,20 230 2000
BP 800 80 8,30 260 1600
BP 1600 160 15,80 450 930
BP 4600 460 25,00 535 2180
TABELA DE SOLICITAÇÃO

BP = Bexiga Padrão
BN = Bexiga Stub End

02 = 0,2
05 = 0,5
07 = 0,7
10 = 1
15 = 1,5
40 = 4
50 = 5
60 = 6
100 = 10
200 = 20
245 = 24,5
360 = 36
400 = 40
600 = 60
1000 = 100

NBR = Buna N
FKM = Vliton
BRN = Borracha Natural
NPR = Neoprene
EPD = Epdm

U1 – U13 = Catálogo de Bico

CS = Aço Carbono
SS = Aço Inox
SD = Super Duplex

TABELA DE MEDIDAS
MODELO STUB END
CÓDIGO
Modelo		 VOLUME
Litros		 PESO
Kg		 ØA
mm		 COMPRIMENTO
mm
BN 10 1,0 0,25 92 180
BN 25 2,5 0,5 115 265
BN 40 4,0 0,8 115 430
BN 50 5,0 0,85 150 365
BN 63 6,3 0,9 150 470
BN 100 10 1,1 150 540
BN 200 20 1,8 230 570
BN 300 30 2,1 230 780
BN 400 10 2,8 230 1050
BN 500 50 3,6 230 1380
BN 600 60 4,1 230 1480
BN 630 63 4,3 210 1720
BN 1200 120 7,7 300 1700
BN 1600 160 10 332 1878
